標準規範

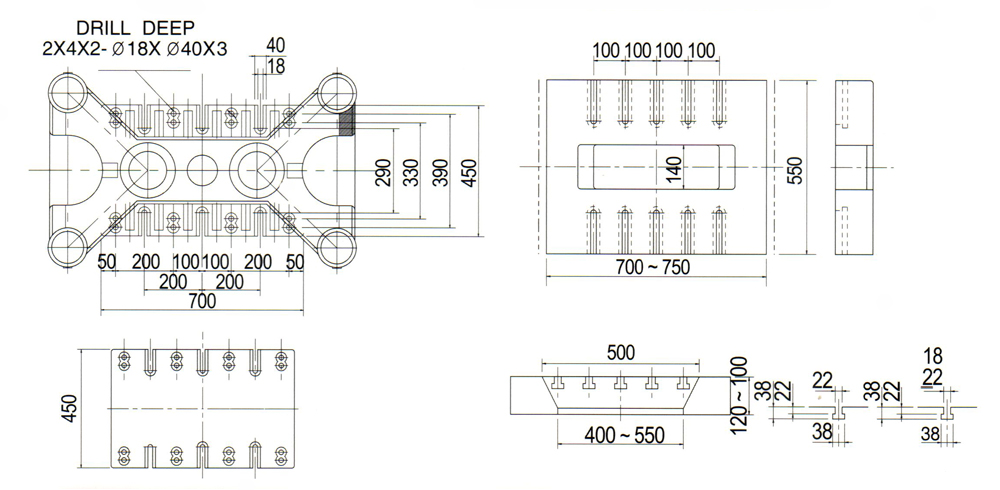

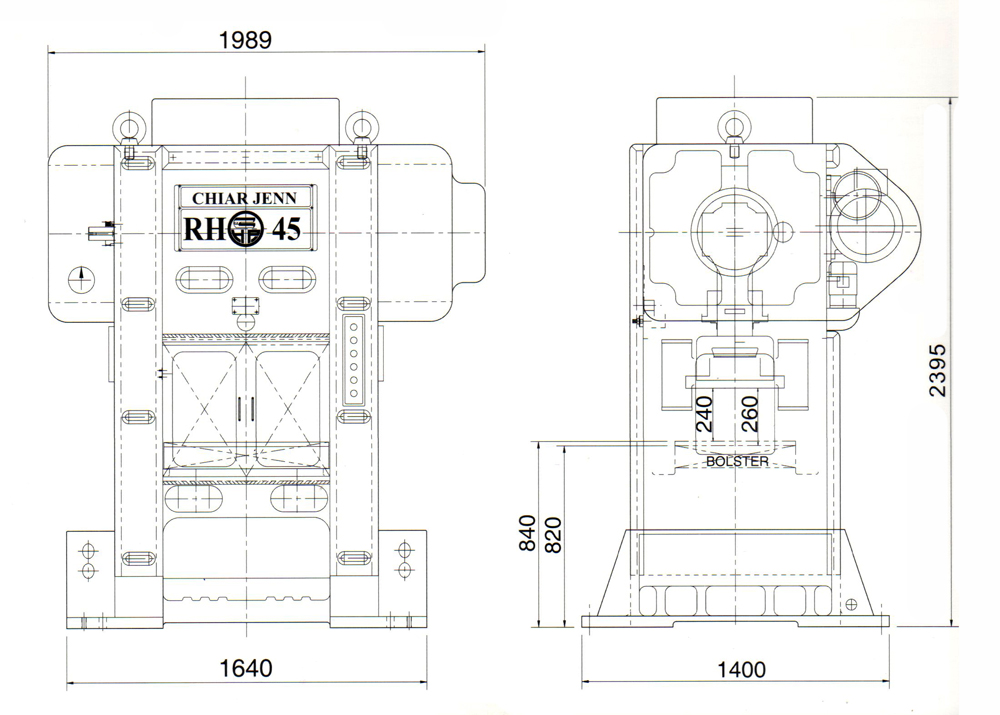

標準滑塊面積圖/標準副盤面積圖
規格表RH-45
| ITEM | SPECIFICATION | |||||||
| Model / 型號 | RH-45 | |||||||
| Capacity /加壓能力 | TON | 45 | ||||||
| Stroke of Side / 行程 | MM | 18 | 20 | 25 | 30 | 35 | 40 | 50 |
|
Stroke / 行程數 |
SPM | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 1000 | 900 | 800 | 700 | 650 | 600 | 500 | ||
| Die-height / 閉合工作高度(120) | MM | 261 | 260 | 257.5 | 255 | 252.5 | 250 | 245 |
| Slide Adjustment / 衝頭調整量40(電動) | MM | 221 | 220 | 217.5 | 215 | 212.5 | 210 | 205 |
| Die-hight / 閉合工作高度(100) | MM | 281 | 280 | 277.5 | 275 | 272.5 | 270 | 265 |
| Slide Adjustment / 衝頭調整量40(電動) | MM | 241 | 240 | 237.5 | 235 | 232.5 | 230 | 225 |
| Slide lower area / 衝頭底面面積 | MM | 700×450×55 | ||||||
| Slide hole / 沖頭鎖緊上模位置 | MM | 圖示位置尺寸 ø18 | ||||||
| Bolster area and thickness / 工作臺面積厚度 | MM | (100~120)×750×550 | ||||||
| Bolster opening / 工作臺下料孔徑 | MM | 550L×160W | ||||||
| Foot stand from to bolster / 床腳至工作臺高 | MM | 810~830 | ||||||
| Foot stand size / 腳架尺寸 | MM | 1640L×1400W | ||||||
| Postition of anchor bolts / 基礎螺栓位置 | MM | 4-ø 28 - 1110L×1330W | ||||||
| Over all dimension / 長、寬、高 | MM | 1989×1550×2395 | ||||||
| Motor / 馬達 Pole / 極速 | 15HP×4P | |||||||
| Total Weight / 總重量 | KGS | 7000 | ||||||
| Auto - Lubricating Unit / 自動潤滑裝置 | 強制循環給油附加恆溫冷卻系統 | |||||||
| Air Clutch / 離合器 | 本廠研發製造 | |||||||
| Air Pressure / 使用空氣壓力 | kg/cm | 2~7 | ||||||
