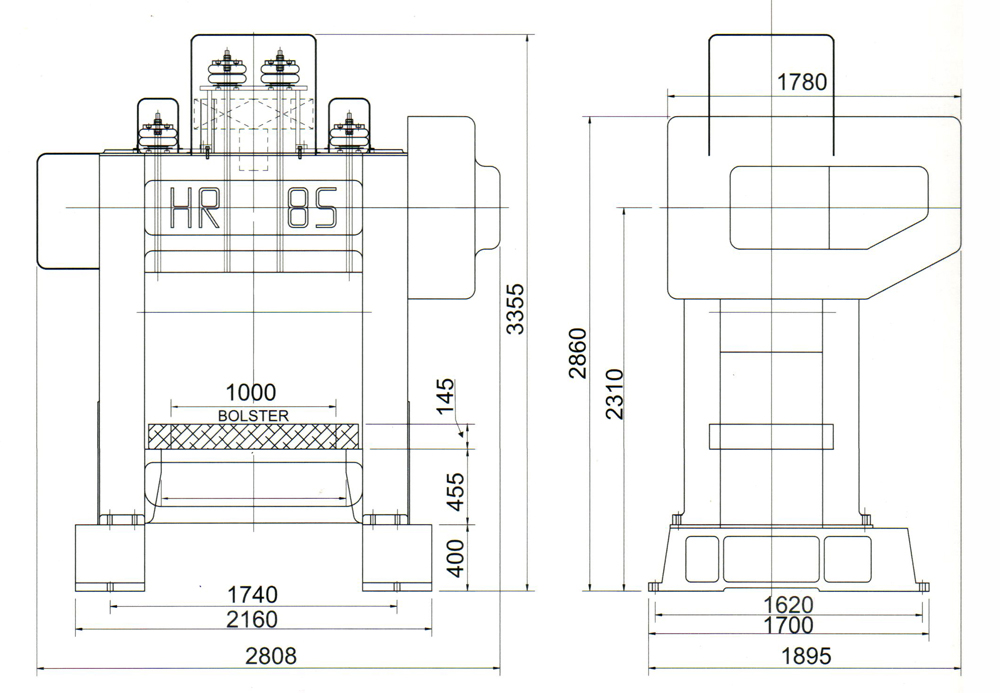

標準規範

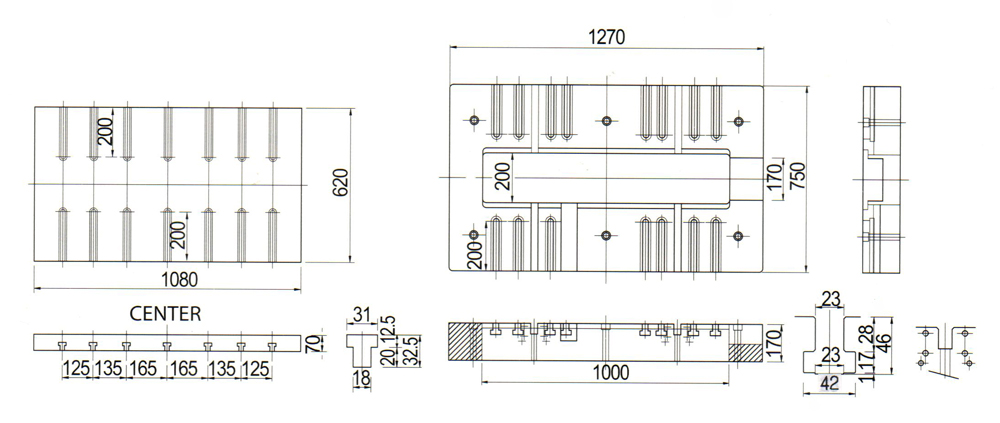

標準滑塊面積圖/標準副盤面積圖
規格表HR-85
| ITEM | SPECIFICATION | |||||
| Model / 型號 | HR-85 | |||||
| Capacity /加壓能力 | TON | 85 | ||||
| Stroke of Side / 行程 | MM | 20 | 25 | 30 | 40 | 50 |
|
Stroke / 行程數 |
SPM | 100 | 100 | 100 | 100 | 100 |
| 460 | 430 | 400 | 350 | 300 | ||
| Die-height / 閉合工作高度 | MM | 395~345 | ||||
| Capacity generating point / 衝頭發生位置 | MM | 1.6 | ||||
| Slide Adjustment / 衝頭調整量(電動) | MM | 50 | ||||
| Slide lower area / 衝頭底面面積 | MM | 1080×620×70 | ||||
| Slide hole（T） / 衝頭鎖緊上模位置 | MM | 圖示T型孔 | ||||
| Bolster area and thickness / 工作臺面積厚度 | MM | (145~170)×750×1270 | ||||
| Bolster opening / 機身工作臺孔徑 | MM | 1120L×340W | ||||
| Foot stand from to bolster / 床腳至工作臺高 | MM | 1000 | ||||
| Foot stand size / 腳架尺寸 | MM | 1700×2160 | ||||
| Postition of anchor bolts / 基礎螺栓位置 | MM | 4-ø 28×1740×1620 | ||||
| Over all dimension / 長、寬、高 | MM | 2808×1895×3355 | ||||
| Motor / 馬達 Pole / 極速 | 40HP×4P | |||||
| Total Weight / 總重量 | KGS | 15000 | ||||
| Auto - Lubricating Unit / 自動潤滑裝置 | 強制循環給油附加恆溫冷卻系統 | |||||
| Air Clutch / 離合器 | 本廠研發製造 | |||||
| Air Pressure / 使用空氣壓力 | kg/cm | 5~8 | ||||
